| TESA公司在其享有盛譽的微處理器控制測高儀基礎上又新推出了一款精密測量設備MICRO-HITE 3D。
該測量機具有獨特的優點：它是同類產品中性能價格比非常好的一款測量儀器，填補了傳統精密測量儀器和測量機之間的空白。它尤其可以滿足工業生產對高性能測量產品的要求。
TESA最新的MICRO-HITE 3D的測量精度可達微米，同時操作非常簡單，即使在操作者并不熟悉測量操作的情況下，也能自如操控。MICRO-HITE 3D使用的測量軟件REFLEX具有友好用戶界面操作方式，操作者在使用它幾個小時后就可以測量復雜的工件。
MICRO-HITE 3D的設計符合人機工程要求，相對其它產品，價格合理經濟，結構上采用了獲得專利的ZMOUSE技術，可以加速并方便對Z軸的操作。當軸向移動時，具有優化的幾何穩定性。各軸采用無摩擦氣浮軸承，并采用精密三角梁結構，從而確保了整機的性能。為了確保MICRO-HITE 3D獨特的高靈敏性和精度，它可以配備最新開發的TESA三維測頭，觸發力可調的TESASTAR測頭或TESASTAR-i分度式測頭。
TESA MICRO-HITE 3D的主要特性使它非常適合于各種應用環境，它采用的材料具有相近的熱膨脹系數，可有效減少環境條件對測量誤差的影響。
特點：
*獲得專利的玻璃光柵尺
*X向?qū)к壊捎镁苋橇航Y(jié)構，保證運動時的角平衡
*用戶友好控制面板具強大功能
*TESA REFLEX應用軟件，擁有大量客戶和超過10年以上的使用經驗
*22塊空氣軸承確保在測量空間內三軸無摩擦運動
*廣泛使用瑞士制造的探針適合所有要求，紅寶石直徑最小為0.5mm
*TESA MICRO-HITE 3D可配備微調系統，通過增加一個CCD影像頭，可變成一個真正的非接觸測量系統
| 訂貨號 |
描述 |
包括 |
| 03939040 |
TESA MICRO-HITE 3D主機 |
* |
. |
. |
. |
| 03939041 |
TESA MICRO-HITE 3D主機 |
. |
* |
. |
. |
| 03939042 |
TESA MICRO-HITE 3D主機 |
. |
. |
* |
. |
| 03939043 |
TESA MICRO-HITE 3D主機 |
. |
. |
. |
* |
| 標準配置 |
|
. |
. |
. |
. |
| 03939020 |
TESASTAR測頭 |
* |
. |
. |
. |
| 03939030 |
TESASTAR-i分度式測頭 |
. |
* |
. |
. |
| - |
TESASTAR+RF測頭配置微調裝置 |
. |
. |
* |
. |
| - |
TESASTAR-I+RF分度式測頭配置微調裝置 |
. |
. |
. |
* |
| 03969040 |
M3螺紋探針組 |
* |
* |
* |
* |
| 03960170 |
控制面板和REFLEX測量軟件 |
* |
* |
* |
* |
| 03969006 |
PCMCIA記憶卡 |
* |
* |
* |
* |
| 03969011 |
標準球 |
* |
* |
* |
* |
| 82-703-1 |
花崗石工作臺 |
* |
* |
* |
* |
| 049746 |
過濾器和調壓表 |
* |
* |
* |
. |
技術指標
行程范圍(X×Y×Z)：460×510×420mm
精度(VDI/VDE)：U1=(0.003+0.003·L)mm；U3=(0.003+0.004·L)mm L in m
重復性精度：3μm
顯示分辨率：0.001mm
計算機系統分辨率：0.00001mm
測量速度：760 mm/S
空氣壓力：4.8-8.3bar
空氣流量：21升/分
環境要求：可操作溫度范圍13℃~35℃；工作溫度范圍20°C ±1℃（保證精度）
使用材質：Z軸、橋架、軸承、均采用超輕鋁合金材質；工作平臺以花崗巖制成，臺面上有不銹鋼夾具固定鎖孔
最大工件尺寸(X×Y×Z) ：600×750×430mm
最大工件重量：227kg
儀器外型尺寸(L×W×H) ：970×930×1620mm
儀器重量：250kg(含花崗巖平臺，平臺重量99kg)
包裝尺寸：W=1150mm, H=2200mm, D=1100mm
包裝總重量：250kg

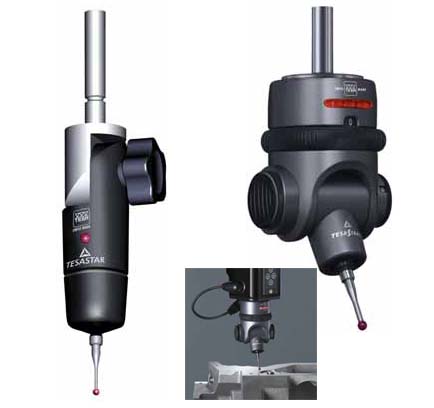

三維測頭
| 訂貨號 |
型號 |
單向重復性 |
位置重復性 |
| 03939020 |
TESASTAR |
≤0.75μm |
- |
| 03939030 |
TESASTAR-i |
≤0.35μm |
≤1.5μm |
TESASTAR(03939020)測頭：
作為TESASTAR產品系列中最先推出的產品，極高的性價比是這款可調測力測頭的一個關鍵因素。測頭內部的傳感器特別適合小型三坐標測量機，能旋轉到無數的位置，使得測量復雜工件變得更簡單。
可調觸發力：0.1-0.3N；
坐標方向：±X，±Y，±Z；
測針最大行程：X/Y±20°，Z=+6mm。
TESASTAR-i(03939030)可分度測頭：
TESASTAR-I源自于TESA的最新調計概念，采用可定位測座連接一個高精度的TESASTAR-p觸發探針。在波伊斯原則的基礎上，該款測頭具有在兩軸方向上15°步距分度實現探針在168個不同位置的快速定位而不用重新校正�？潭仍O(shè)置可使操作者知曉測頭的位置，測頭擁有適合單手操作的雙按鈕設計；
可調觸發力：0.1-0.3N；
測頭定位：A， 0到90°按15°步距分度（回轉）；B， ±180°按15°步距分度（旋轉）；
每個方向的鎖緊裝置都適合兩指使用；
帶M3安裝螺紋的測針，長度從21mm到100mm；
坐標方向：±X，±Y，±Z。
|
